產品簡介

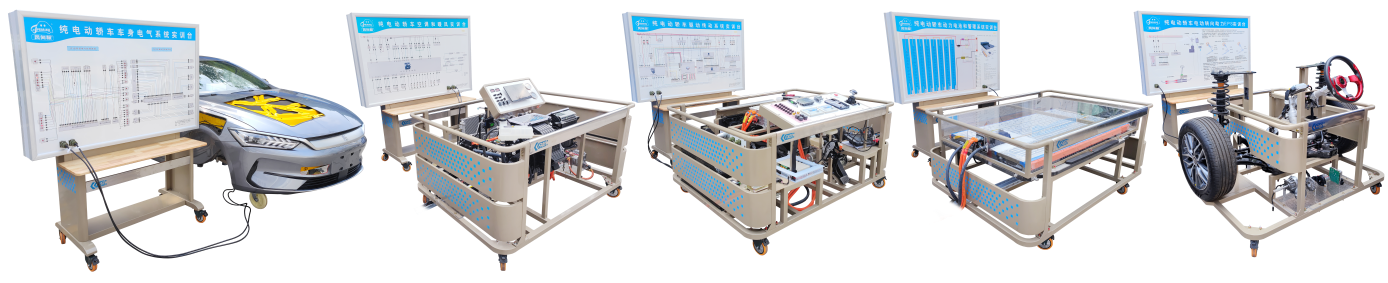

將一輛整車分成5大系統實訓臺，分別為車身電氣系統實訓臺、空調和暖風系統實訓臺、驅動傳動系統實訓臺、動力電池和管理系統實訓臺、電動轉向助力EPS實訓臺，組成一站式教學系統，一鍵控制，5臺設備聯接在一起運行，和實車運行工況相近，便于學員多個角度去學習分析和認知；適用于本科、中高等職業技術院校和培訓機構對純電動整車?yán)碚摵途S修實訓的教學需要。

特點方向：對于整車構造深度分析教學與研究。

功能要求

1、比亞迪秦PLUS-EV純電動轎車動力電池和管理系統實訓臺

選用2025款比亞迪秦PLUS-EV純電動轎車原車動力電池包磷酸鐵鋰刀片動力電池；動力電池包總?cè)萘?/span>不小于320V150AH（約48度電）；采用分布式電池管理系統，由1個電池管理控制器（BMC）和多個電池信息采集器（BIC）及1套動力電池采樣線組成；動力電池采用熱泵空調系統調節溫度；在不改變原車布置位置情況下透明改裝，既利于認識電池結構，同時嚴禁接觸，保證安全學習；低壓控制線和高壓動力線均為原車件，長度增加，高壓動力線為橙色，外加保護波紋管，連接處加警示標識，上電狀況下嚴禁插拔任何高壓動力線；使學員盡快認識動力電池零部件組成和連接關系。

2、比亞迪秦PLUS-EV純電動轎車驅動傳動系統實訓臺

選用比亞迪秦PLUS-EV純電動轎車高壓多合一電驅動系統，在不改變原車相對布置位置情況下安裝在臺架上，直觀認知高壓多合一電控總成（也稱動力域控制器，含DC-DC,BMS,OBC,VCU,電機控制器，高壓配電，電機總成，變速總成），后車身控制系統，檔位控制器，組合儀表，交流充電口，直流充電口，散熱風扇，冷卻水箱等主要零部件；低壓控制線和高壓動力線均為原車件，長度增加，高壓動力線為橙色，外加保護波紋管，連接處加警示標識，上電狀況下嚴禁插拔任何高壓動力線；使學員盡快認識電機驅動系統零部件組成和連接關系。

3、比亞迪秦PLUS-EV純電動轎車空調和暖風實訓臺

選用比亞迪秦PLUS-EV純電動轎車原車電動空調系統，在不改變原車相對布置位置情況下安裝在臺架上，直觀認知電動壓縮機，PTC加熱模塊，空調蒸發箱，空調熱管理集成模塊，空調膨脹閥等主要零部件；低壓控制線和高壓動力線均為原車件，長度增加，高壓動力線為橙色，外加保護波紋管，連接處加警示標識，上電狀況下嚴禁插拔任何高壓動力線；使學員盡快認識電動空調系統實訓零部件組成和連接關系。

4、比亞迪秦PLUS-EV純電動轎車電動轉向助力EPS實訓臺

選用比亞迪秦PLUS-EV純電動轎車原車電動轉向助力系統，在不改變原車相對布置位置情況下安裝在臺架上，直觀認知前懸架減震，轉向管柱，齒輪齒條式方向機，電動助力轉向器，電動助力控制模塊等主要零部件；低壓控制線均為原車件，長度增加；使學員盡快認識電動轉向助力系統零部件組成和連接關系。

5、比亞迪秦PLUS-EV純電動轎車車身電氣系統實訓臺

選用比亞迪秦PLUS-EV純電動轎車原車車身，車身局部透明化改裝，在原車身上直觀認知碰撞傳感器，燈光系統，雨刮系統，中央門鎖系統，電動車窗升降系統，電動后視鏡控制系統等主要零部件；低壓控制線均為原車件，長度增加；使學員盡快認識原車車身零部件組成和連接關系。車身采用局部切割，不破壞車身結構，清晰展示碰撞傳感器，電動車窗升降系統等內部結構；切割部位含前引擎蓋，左右前翼子板，左右前車門，左右后車門，左右后翼子板，前保險杠，后保險杠。

用戶可自選車型
